الوصف
الميزات والمزايا الرئيسية
-
ثبات وتكرار عاليان - تم تصنيعها بمواد متطورة وعمليات إنتاج أوتوماتيكية لضمان دقة الأبعاد والمقاومة البيئية واستقرار الأداء على المدى الطويل.
-
خسارة الإدراج المنخفضة وخسارة الإرجاع العالية - توفر الحلقات الخزفية FC/UPC عالية الجودة والتلميع الدقيق فقدان إدخال منخفض وفقدان ممتاز للإرجاع، مما يقلل من انعكاسات الإشارة ويحافظ على جودة الوصلة العالية.
-
دقة الألياف الأساسية والتوصيل الدقيق - يستخدم الألياف متعددة الأوضاع OM3 50/125 ميكرومتر OM3 المحسّنة من أجل 10 جيجابت والشبكات ذات السرعات العالية, توفير نطاق ترددي محسّن على الألياف القديمة متعددة الأنماط.
-
هيكل متين ومرن - يتيح تصميم الحزمة الضيقة المحصورة سهولة التجريد والتنظيم المروحي وإنهاء اللصق الآمن داخل إطارات التوزيع أو لوحات التوصيل أو خزانات الاتصالات.
-
مرمزة بالألوان وسهلة التركيب - يعمل غلاف الكابل متعدد الأنماط المائي وتعريف الألياف الملونة على تبسيط عملية التركيب والإدارة الميدانية.
المواصفات الفنية
| المعلمة | المواصفات |
|---|---|

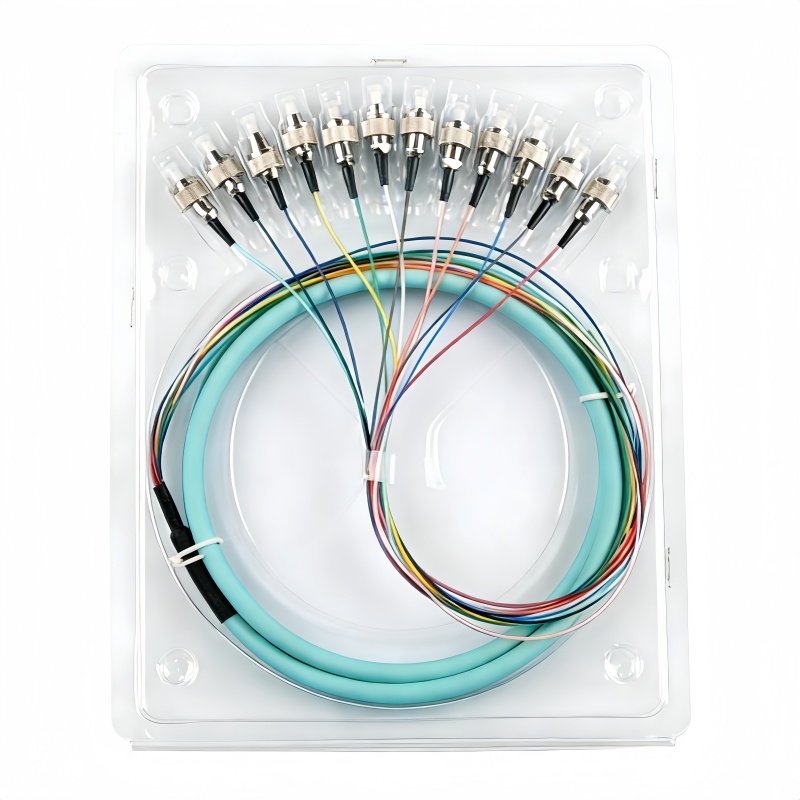

| اسم المنتج | ضفيرة ألياف ضفيرة الألياف 12 النواة |
| نوع الألياف | OM3 متعدد الأوضاع OM3 (50/125 ميكرومتر) |
| نوع الموصل | FC/UPC |
| فقدان الإدراج (نموذجي) | ≤ 0.2 - 0.3 ديسيبل لكل موصل |
| خسارة الإرجاع | ≥ 35 ديسيبل (متعدد الأنماط) |
| المتانة (دورات التزاوج) | ≥ 1000 مرة |
| التكرار | ≤ 0.1 ديسيبل |
| الطول الموجي التشغيلي | 850 نانومتر، 1300 نانومتر (نموذجي ل OM3) |
| خامة السترة | LSZH (منخفضة الدخان خالية من الهالوجين) |
| قطر الكابل | عادةً ما يكون 0.9 مم محكم التخزين المؤقت |
| درجة حرارة التشغيل | من -40 درجة مئوية إلى +75/80 درجة مئوية |
التطبيقات
-
الوصلات البينية لمراكز البيانات وتوزيع العمود الفقري للألياف الضوئية
-
شبكات LAN/WAN والشبكات البصرية للمؤسسات
-
الاتصالات وتركيبات FTTH/ FTTTx
-
لوحات التوصيل، وحاويات الألياف، وخزانات الاتصالات
-
أنظمة الربط والتوزيع الضوئية الداخلية
أسئلة وأجوبة احترافية
السؤال 1: ماذا تعني التسمية “OM3”؟
A: يرمز OM3 إلى متعدد الأنماط الضوئية 3, وهو نوع من الألياف الليزرية المحسّنة متعددة الأنماط مصمم لنقل البيانات عالية السرعة (على سبيل المثال، 10 جيجابت في الثانية وما فوق). يبلغ حجم القلب 50/125 ميكرومتر ولون الغلاف المائي لسهولة التعرف عليه.
س2: لماذا تختار موصلات FC/UPC للضفيرة الضفيرة؟
A: موصلات FC/UPC توفر متانة ميكانيكية ممتازة وأداءً بصريًا مستقرًا مع تصميم اقتران مترابط. يقلل طلاء التلامس الفيزيائي الفائق (UPC) من الانعكاس الخلفي ويعزز فقدان الإرجاع في الأنظمة متعددة الأوضاع.
س3: ما هي البيئات التي تناسبها أسلاك التوصيل المصنوعة هذه؟
A: تعتبر أسلاك التوصيل المصنوعة هذه مثالية للبيئات الداخلية في الاتصالات ومراكز البيانات ومباني المكاتب ورفوف توزيع الشبكات. إن سترة LSZH يضمن السلامة والامتثال للتركيبات منخفضة الدخان والآمنة من الحرائق.
س4: كيف يؤثر فقدان الإدراج على الأداء؟
A: يعني فقدان الإدراج المنخفض فقدان طاقة إشارة أقل عند نقطة التوصيل، مما يؤدي إلى نقل البيانات بكفاءة أكبر - وهو أمر بالغ الأهمية في الشبكات البصرية عالية السرعة. القيم النموذجية لهذه الموصلات هي ≤ 0.3 ديسيبل.
