Beschreibung
Technische Spezifikationen: Professionelle Standards
Die “Ultra Physical Contact”-Politur (UPC) ist für Hochgeschwindigkeitsdatenübertragungen gedacht, bei denen eine geringere Rückreflexion als bei Standard-PCs erforderlich ist, aber der abgewinkelte APC nicht benötigt wird.
| Spezifikation | Technisches Detail | Vorteil |

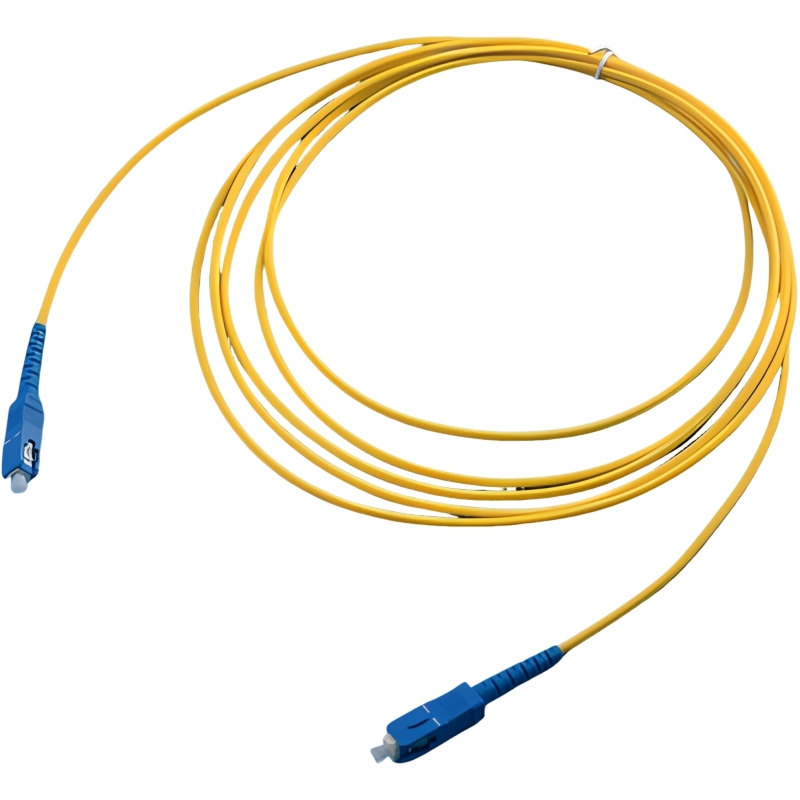

| Stecker Typ | SC/UPC zu SC/UPC | Universelle 2,5 mm “Push-Pull”-Ausführung |
| Faser-Typ | Einzelmodus (OS2) 9/125μm | 100km+ Entfernung möglich |
| Einfügedämpfung | $\leq 0,25 \text{ dB}$ | Hocheffizienter Lichtweg |
| Rückflussdämpfung | $\geq 50 \text{ dB}$ | Minimiert das Signalrauschen für digitale Daten |
| Material der Jacke | LSZH (Gelb) | Feuersicher und toxizitätsarm |
| Wellenlänge | 1310nm / 1550nm | Optimiert für alle SM-Transceiver |
| Dauerhaftigkeit der Paarung | $> 1000$ mal | Langfristige mechanische Lebensdauer |
Warum SC/UPC der Industriestandard ist
1. Robuster SC-Mechanismus
Die Teilnehmeranschluss (SC) verfügt über einen quadratischen, einrastenden Verriegelungsmechanismus. Im Gegensatz zu den kleineren LC-Steckverbindern bietet die 2,5-mm-Ferrule des SC-Steckverbinders eine größere Oberfläche, wodurch sie weniger anfällig für Ausrichtungsfehler und physisch widerstandsfähiger für häufiges Patchen in “stark frequentierten” Verteilern ist.
2. Optimiert für digitale Daten
Während APC (Grün) der König für Video/CATV ist, UPC (Blau) ist der Standard für die meisten digitalen Datenprotokolle. Mit einer Rückflussdämpfung von $\geq 50\text{dB}$, Es bietet mehr als genug Signalreinheit für Gigabit-Ethernet- und 10G/40G-Datenumgebungen, ohne die höheren Kosten für APC-Hardware.
3. “Null-Halogen”-Sicherheit
Die Sicherheitsvorschriften in modernen Serverräumen sind streng. Unsere SC/UPC-Jumper verwenden LSZH (raucharm und halogenfrei) Ummantelungen. Bei extremer Hitze entwickeln diese Kabel nur minimalen Rauch und keine korrosiven Halogengase, was sowohl das Personal als auch die teure Hardware schützt.
4. Simplex Einfachheit
Die Simplex (SX) Design eignet sich perfekt für bi-direktionale (BiDi) Netzwerke oder jedes System, bei dem ein einzelner Glasfaserstrang für die dedizierte Einwegkommunikation verwendet wird. Es ist leicht, nimmt weniger Platz in den Kabeltrassen ein und ist einfacher zu handhaben als Duplex-Bündel.
Experten-Fragen und Antworten: Fehlersuche & Einblicke
F: Kann ich ein SC/UPC-Kabel (blau) an einen SC/APC-Anschluss (grün) anschließen?
A: Nein. Dies ist ein häufiger Fehler. Ein UPC-Ende ist flach, während ein APC-Anschluss abgewinkelt ist. Durch das Zusammenpressen entsteht ein massiver Luftspalt (der zu Signalausfällen führt) und kann die teuren Keramikhülsen dauerhaft zerkratzen.
F: Wie groß ist die maximale Entfernung für ein SC/UPC Single Mode-Kabel?
A: Das Kabel selbst besteht aus OS2-Faser, die Entfernungen von bis zu 100km abhängig von der Leistung Ihrer Transceiver. Bei den meisten Patchkabelanwendungen werden sie jedoch innerhalb desselben Racks oder Raums (1 m bis 30 m) verwendet.
F: Warum ist mein “Simplex”-Kabel gelb?
A: Die branchenübliche Farbcodierung schreibt vor, dass Gelb steht für Singlemode-Fasern (9/125μm), während Orange, Aqua oder Violett für verschiedene Typen von Multimode-Fasern verwendet werden.
F: Ist SC/UPC mit SFP-Modulen kompatibel?
A: Die meisten SFP-Module verwenden den kleineren LC-Anschluss. Um ein SC/UPC-Patchpanel an ein LC-SFP-Modul anzuschließen, benötigen Sie ein LC nach SC Konvertierungskabel anstelle eines Standard-SC-zu-SC-Jumpers.
