Descripción
El desafío híbrido: de APC a UPC

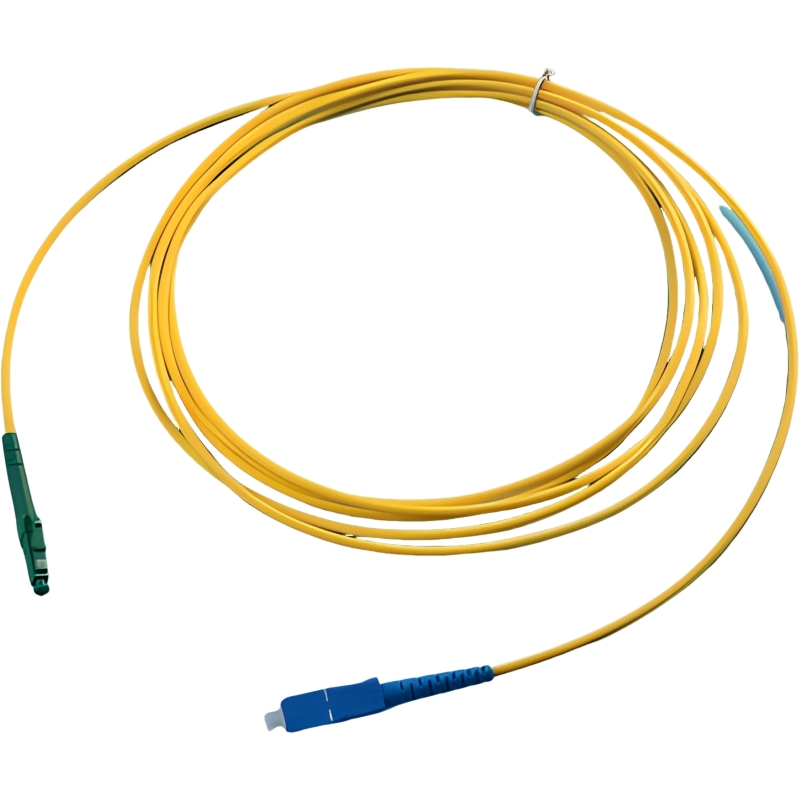

La razón principal para utilizar este cable específico es la compatibilidad.
-
LC/APC (verde): Normalmente se encuentra en el “lado del equipo”, como los módulos SFP modernos o los equipos GPON, donde es necesario minimizar la reflexión trasera.
-
SC/UPC (azul): A menudo, el estándar “del lado de la red” para paneles de conexión antiguos, equipos de prueba o convertidores de medios estándar que utilizan un contacto físico plano.
Rendimiento técnico y datos
Dado que este cable conecta dos tipos de pulido diferentes, la precisión en el proceso de fabricación es fundamental para mantener una baja pérdida de inserción.
| Parámetro | Especificación | Por qué es importante |
| Conector A | LC/APC (ángulo de 8°) | Se adapta a puertos APC de alta densidad. |
| Conector B | SC/UPC (plano/ultra) | Se adapta a los puertos SC estándar heredados. |
| Modo Fibra | Modo único OS2 (9/125 μm) | Baja atenuación en largas distancias. |
| Pérdida de retorno (LC) | $\geq 60 dB$ | Protege la fuente láser contra los reflejos. |
| Pérdida de retorno (SC) | $\geq 50 dB$ | Rendimiento estándar de UPC |
| Pérdida de inserción | $ ≤ 0,3 dB $ | Rendimiento energético eficiente |
| Chamarra | 2,0 mm LSZH (amarillo) | Flexible y resistente al fuego |
¿Por qué elegir este jumper híbrido específico?
-
Elimine los adaptadores: El uso de un cable de conexión híbrido siempre es mejor que el uso de un adaptador independiente. Cada adaptador añade un “acoplamiento” adicional, lo que aumenta la pérdida de inserción total. Este cable proporciona una conexión directa y de baja pérdida.
-
Extremo LC de alta densidad: El conector LC es 50% más pequeño que el SC, lo que lo hace perfecto para conmutadores y puertos SFP con poco espacio.
-
Extremo SC estándar industrial: El extremo SC cuenta con un robusto conector de 2,5 mm, que proporciona una conexión estable para tomas de pared estándar u ODF.
-
Clasificación de seguridad LSZH: La cubierta de baja emisión de humo y sin halógenos garantiza el cumplimiento de las normas de seguridad de los edificios, lo que la hace adecuada tanto para centros de datos empresariales como para FTTH residenciales.
Preguntas y respuestas de expertos: Perspectivas profesionales
P1: ¿Puedo conectar el extremo LC/APC en un puerto azul (UPC)?
A: No. Debe hacer coincidir los colores. El extremo verde LC/APC debe conectarse a un puerto APC verde, y el extremo azul SC/UPC debe conectarse a un puerto UPC azul. Si los mezcla, creará un gran espacio de aire que provocará una pérdida masiva de señal y podría dañar la fibra.
P2: ¿Por qué no utilizar simplemente APC en ambos extremos?
A: Lo ideal sería que sí. Sin embargo, muchas redes existentes se construyeron utilizando infraestructura UPC (azul). Si su equipo fuente requiere APC para funcionar correctamente, pero su panel de conexiones es UPC, este cable “híbrido” es la única forma de conectarlos de manera segura.
P3: ¿Este cable es adecuado para módulos SFP+ de 10G?
A: Sí. La fibra OS2 monomodo admite fácilmente velocidades de 10G, 40G y 100G. El tipo de conector (LC o SC) no limita la velocidad; lo hacen el núcleo de la fibra y los transceptores.
P4: ¿Cómo debo limpiar un cable híbrido?
A: Dado que los casquillos tienen diferentes tamaños (1,25 mm para LC y 2,5 mm para SC), necesitará una herramienta de limpieza de doble tamaño o limpiadores “One-Click” separados para cada extremo.
