Descripción
¿Por qué 0,9 mm es perfecto para pigtails multimodo?
| Diámetro del cable | Función típica |
|---|---|
| 0,9 mm | Pigtails multimodo y módulos internos |
| 2,0 mm | Cables de conexión multimodo |
| 3,0 mm | Puentes multimodo resistentes |
En chaqueta delgada de 0,9 mm es ideal para empalme por fusión y enrutamiento ajustado dentro de paneles de conexión, transceptores y bandejas de empalme.
Especificaciones ópticas (multimodo)
| Parámetro | Valor típico |
|---|---|
| Tipo de fibra | Multimodo (50/125 µm o 62.5/125 µm) |
| Tipo de polaco | UPC |
| Pérdida de inserción | ≤ 0,30 dB |
| Pérdida de retorno | ≥ 35 dB |
| Longitudes de onda | 850 nm / 1300 nm |
| Ancho de banda modal | Optimizado para enlaces LAN de alta velocidad. |
| Vida en pareja | ≥ 1000 ciclos |
Esta actuación apoya Enlaces ópticos de 10G, 25G, 40G y 100G de corto alcance. sobre fibra multimodo.

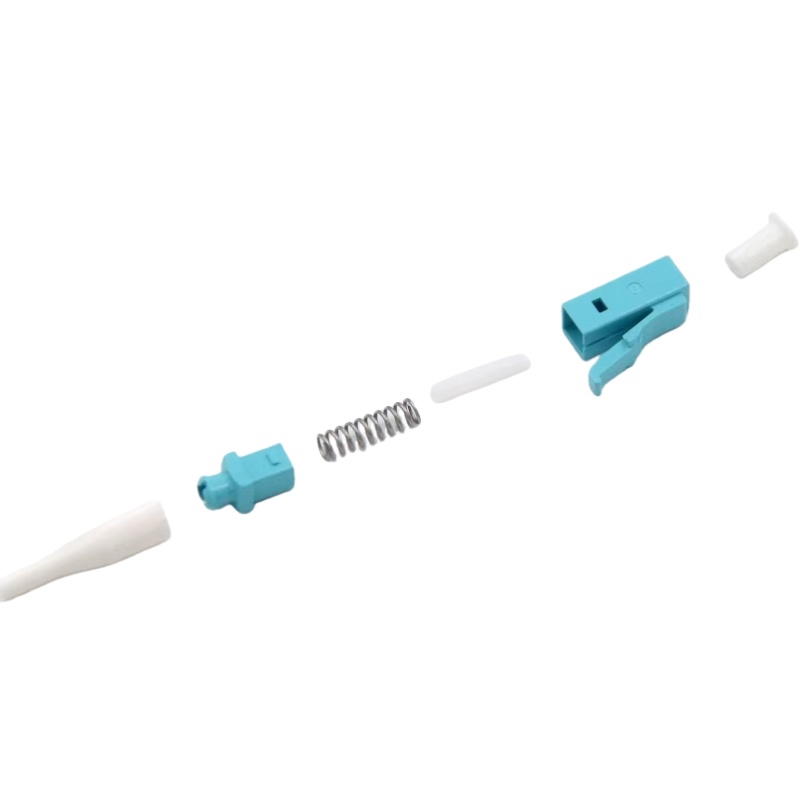

Construcción del conector
| Característica | Especificación |
|---|---|
| Tipo de conector | LC Simplex |
| Tamaño del cable | 0,9 mm |
| Casquillo | Cerámica de circonio de 1,25 mm. |
| Color de la bota | Azul lago (código multimodo) |
| Pestillo | Pestillo LC push-pull |
| Temperatura de funcionamiento | De –40 °C a +75 °C |
En vivienda azul lago asegura identificación visual rápida en entornos mixtos monomodo y multimodo.
Aplicaciones típicas
Este conector multimodo LC se utiliza habitualmente en:
-
Paneles de conexión para centros de datos
-
Pigtails multimodo
-
Módulos transceptores ópticos
-
Redes LAN y redes de fibra óptica empresariales
-
Cables de prueba ópticos
-
Cableado interno del equipo
Preguntas y respuestas profesionales
P1: ¿Por qué el lago conector es azul?
El azul lago es el color estándar para fibra multimodo, lo que ayuda a evitar que se mezclen con los cables monomodo amarillos.
P2: ¿Se puede conectar un multimodo LC a un monomodo?
No. Las fibras multimodo y monomodo tienen diferentes tamaños de núcleo y no deben estar conectados.
P3: ¿Es correcto el pulido UPC para multimodo?
Sí. El UPC es el estándar para sistemas multimodo. y proporciona una pérdida de inserción estable para redes de corto alcance y alta velocidad.
