Descrição
Projetado para links ópticos limpos e estáveis

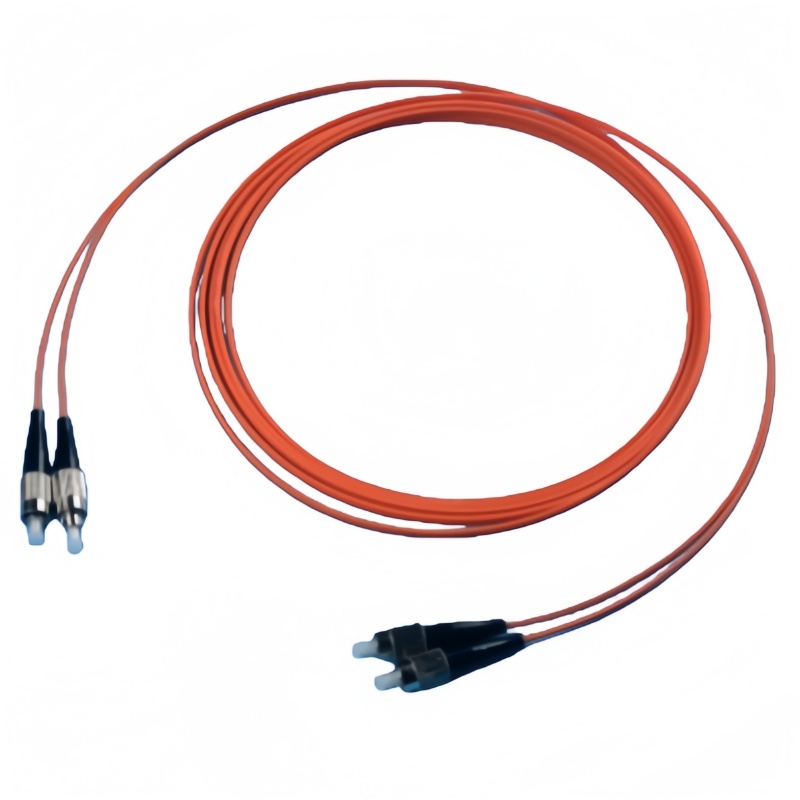

Diferentemente dos conectores push-pull, os conectores FC usam um acoplamento rosqueado de precisão, que evita micro-movimentos que podem causar flutuação de sinal. Quando emparelhado com Polimento UPC (Ultra Physical Contact), Com o uso de um sistema de fibra óptica, as faces das extremidades da fibra formam um contato físico firme e suave que minimiza a reflexão traseira e a perda de inserção.
O resultado é um patch cord de fibra que fornece desempenho óptico consistente mesmo em ambientes com ruídos elétricos ou mecanicamente ativos.
Principais especificações técnicas
| Parâmetro | FC/UPC–FC/UPC-50/125-DX |
|---|---|
| Tipo de fibra | Multimodo 50/125 μm |
| Modo de fibra | Compatível com OM2 / OM3 |
| Configuração | Duplex (DX) |
| Conector A | FC / UPC |
| Conector B | FC / UPC |
| Comprimento de onda operacional | 850 nm / 1300 nm |
| Perda de inserção | ≤ 0,30 dB |
| Perda de retorno | ≥ 30 dB (UPC) |
| Capa do cabo | LSZH ou PVC |
| Resistência à tração | ≥ 200 N |
| Durabilidade | ≥ 1.000 ciclos de acoplamento |
| Temperatura operacional | -10 °C a +70 °C |
| Conformidade | IEC, TIA-568, RoHS, REACH |
Como ele funciona em redes reais
Em 850 nm, A fibra multimodo de 50/125 μm suporta taxas de dados como:
-
Ethernet 10G até 300 m (OM3)
-
Óptica paralela 40G / 100G de até 100-150 m
Isso torna o cabo FC/UPC-FC/UPC-DX ideal para:
-
Equipamento de teste óptico
-
Ethernet industrial
-
Redes de campus
-
Sistemas de telecomunicações legados
-
Estruturas de distribuição de fibra
Criado para oferecer confiabilidade e repetibilidade
Cada cabo de conexão é terminado na fábrica e polido com Virolas de cerâmica de alta precisão e passa por Teste óptico 100% antes do envio. Isso garante:
-
Alinhamento preciso do núcleo da fibra
-
Baixa perda de inserção em ambos os canais
-
Desempenho consistente em sistemas críticos ou de alta densidade
A opção de jaqueta LSZH também suporta requisitos modernos de segurança contra incêndio em data centers e edifícios comerciais.
Perguntas e respostas profissionais
P1: O que significa “50/125” nesse patch cord?
Refere-se ao tamanho do núcleo e do revestimento da fibra. Núcleo de 50 μm e revestimento de 125 μm, o padrão para fibra multimodo usada em ambientes de LAN e data center.
P2: Por que usar conectores FC em vez de LC ou SC?
Os conectores FC fornecem travamento com rosca, O sistema de controle de temperatura, que impede o movimento e é ideal para conexões sensíveis à vibração ou de equipamentos de teste.
P3: Esse cabo é adequado para redes 10G?
Sim. Com fibra 50/125 de grau OM3, ele suporta Ethernet 10G de até 300 metros a 850 nm.
Q4: Ele pode ser usado em ambientes industriais?
Absolutamente. O design rosqueado do FC oferece excelente resistência à vibração, tornando-o adequado para pisos de fábricas, laboratórios e gabinetes externos.
