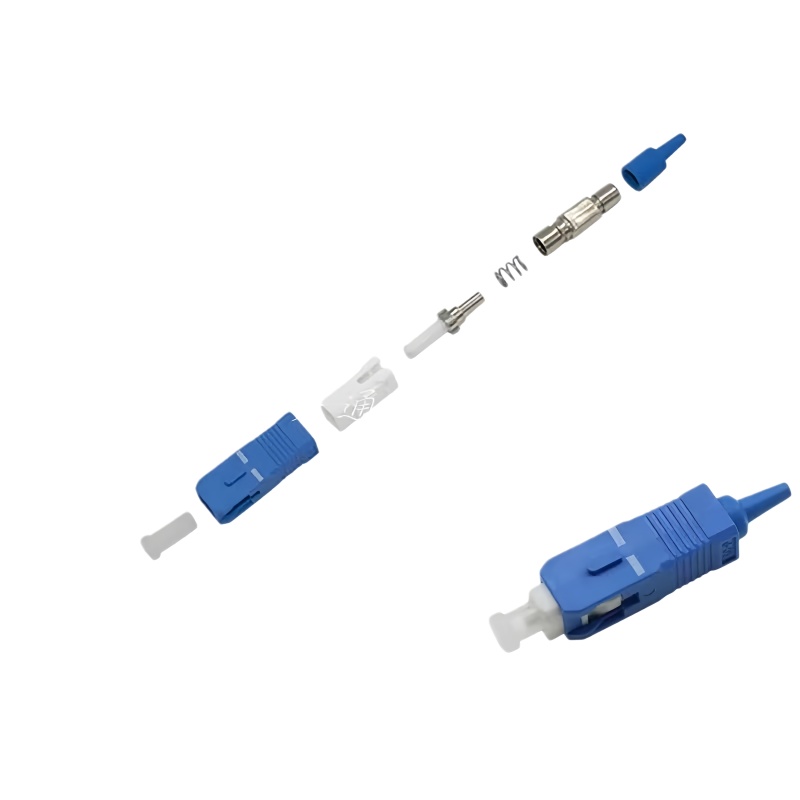

SC UPC 0,9 mm Zinklegierungsanschlag | Interne Verbindungen in Profiqualität

Beschreibung

🏗️ Strukturelle Integrität und metallische Bewehrung

Die Kerninnovation dieses Steckverbinders liegt in seinem inneren Metallgerüst. Durch das Ersetzen des Standard-Kunststoffrahmens durch ein Anschlag aus Zinklegierung, erreicht der Steckverbinder einen Grad an axialer Stabilität, der normalerweise nur für hochbelastbare 3,0 mm ummantelte Kabel gilt.

• Anti-Pistonier-Matrix: In Umgebungen mit schwankenden Temperaturen können sich 0,9-mm-Puffer ausdehnen und zusammenziehen, was zu einer Verschiebung der Ferrule führt (pistoning). Der Anschlag aus Zinklegierung fungiert als dauerhafte thermische und mechanische Sperre und hält die Zirkoniumdioxid-Ferrule in ihrer optimalen physischen Kontaktposition fest.

• Mechanische Erdung: Der Metallanschlag bietet eine feste Oberfläche, gegen die die interne Feder drücken kann. Dies führt zu einer gleichmäßigeren Steckkraft (ca. 1,2 kg), die für die Aufrechterhaltung einer stabilen Verbindung unerlässlich ist. Rückflussdämpfung von ≥50dB über Tausende von Paarungszyklen.

• Axiale Präzisionsausrichtung: Im Gegensatz zu Kunststoffkomponenten, bei denen es zu leichten Formabweichungen kommen kann, werden die Komponenten aus Zinklegierung mit Toleranzen im Submikrometerbereich bearbeitet, wodurch sichergestellt wird, dass die Ferrule perfekt konzentrisch mit dem Außengehäuse bleibt.

🌍 Anwendungsszenarien: Mehr als Basis-Patching

Die SC UPC Zinc-Stop-Serie wurde für unternehmenskritische Anwendungen entwickelt, bei denen ein Ausfall der Verbindung nicht in Frage kommt:

1. High-Density ODF & Zentralbüro

In zentralen Büroumgebungen werden 0,9-mm-Pigtails oft gebündelt und durch enge Kanäle verlegt. Der Metallanschlag stellt sicher, dass die interne Ausrichtung nicht beeinträchtigt wird, selbst wenn ein Pigtail versehentlich eingeklemmt oder während der Wartung einer leichten Spannung ausgesetzt wird.

2. PLC-Splitter und Modul-Integration

Für Hersteller von 1xN- oder 2xN-SPS-Splittern bieten diese Steckverbinder die erforderliche strukturelle Steifigkeit, um dem Verguss- und Montageprozess standzuhalten. Der Rahmen aus einer Zinklegierung schützt die Verbindung zwischen Faser und Hülse vor den Belastungen der thermischen Aushärtung.

3. Sensoren für Industrie und Raumfahrt

In Umgebungen, die ständigen Vibrationen oder G-Kräften ausgesetzt sind, können interne Kunststoffklammern ermüden oder versagen. Das metallische Grundgerüst des Zinklegierungsanschlags bietet die erforderliche Vibrationsfestigkeit, um die Signalkontinuität in hochbelasteten Überwachungssystemen aufrechtzuerhalten.

📉 Technische Leistung & Materialmatrix

Diese Serie wurde entwickelt, um die Anforderungen von Standardträgern zu übertreffen, wobei der Schwerpunkt auf langfristiger Signalflachheit“ und Haltbarkeit liegt.

📦 Fertigung & Logistik Anpassung

Als direkter Hersteller bieten wir spezielle Konfigurationsoptionen für die Zinc-Stop-Serie, um verschiedene technische Standards zu erfüllen:

• Farbkodiertes Gehäuse und Stiefel: Neben der Standardfarbe Blau (UPC) bieten wir eine kundenspezifische Farbkennzeichnung für bestimmte interne Verlegepfade (Rot, Schwarz oder Gelb), um das komplexe Kabelmanagement zu vereinfachen.

• Auswahl der Aderendhülse: Wählen Sie zwischen Standard-Zirkoniumdioxid- oder Premium-Low-Loss“-Hülsen mit engeren Rundlauftoleranzen für Ultrakurzschluss-Hochgeschwindigkeits-Datenanwendungen.

• Bauteilkits vs. Vormontagen: Wir liefern sie als lose Bausätze für Montagebetriebe oder als vollständig abgeschlossene, interferometrisch geprüfte 100%-Pigtails, die sofort vor Ort gespleißt werden können.

• Puffer-Unterstützung: Der interne Clip und der 0,9-mm-Ministiefel sind kompatibel mit PVC, Hytrel und LSZH 900µm dichten Puffermaterialien.
