A low-loss MPO link should be accepted against a route-specific budget and a defined measurement method, not a vendor adjective. Test every required fibre position, verify polarity and inspection condition, and keep measurement uncertainty visible when results sit near the limit.
Parallel links can fail when one lane is weak even if the average loss looks good. Connector count, cassette internals, reference interfaces and cleaning condition all affect the result. IEC 61280-4-5 provides a method for MPO-terminated installed cabling, but the project still has to define the topology and acceptance limit.
What Must Be Decided for MPO low loss acceptance test?
Utilisez le tableau de décision pour traduire ce sujet en critères précis régissant l'achat, la conception et la réception. Chaque ligne doit être validée par rapport aux normes en vigueur concernant l'équipement, l'itinéraire et la destination, plutôt que d'être simplement copiée à partir d'un catalogue générique.
| Domaine de décision | Éléments à préciser | Pourquoi est-ce important ? | Éléments de preuve à conserver |
|---|---|---|---|
| Budget | Allocated loss for each connection and segment | Creates objective limit | Approved link calculation |
| Reference method | Test interfaces and zero-reference procedure | Controls comparability | Instrument setup record |
| Per-fibre data | Result for every required position | Finds weak individual lanes | Serialized result file |
| Polarité | Position map through full channel | Separates mapping from loss | Rapport de continuité |
| Uncertainty | Instrument, reference and repeatability contribution | Matters near pass limit | Uncertainty statement |
How to Control MPO low loss acceptance test in the Project
Les commandes ci-dessous établissent un lien entre le plan, l'échantillon, le lot de production et le résultat de l'installation. Elles sont délibérément axées sur la praticité : chacune d'entre elles génère un document que les équipes des achats, de l'ingénierie et du terrain peuvent consulter ultérieurement.
Build the budget before testing
List every mated pair, splice, module and fibre segment in the installed route. A test limit created after results arrive encourages selective interpretation.

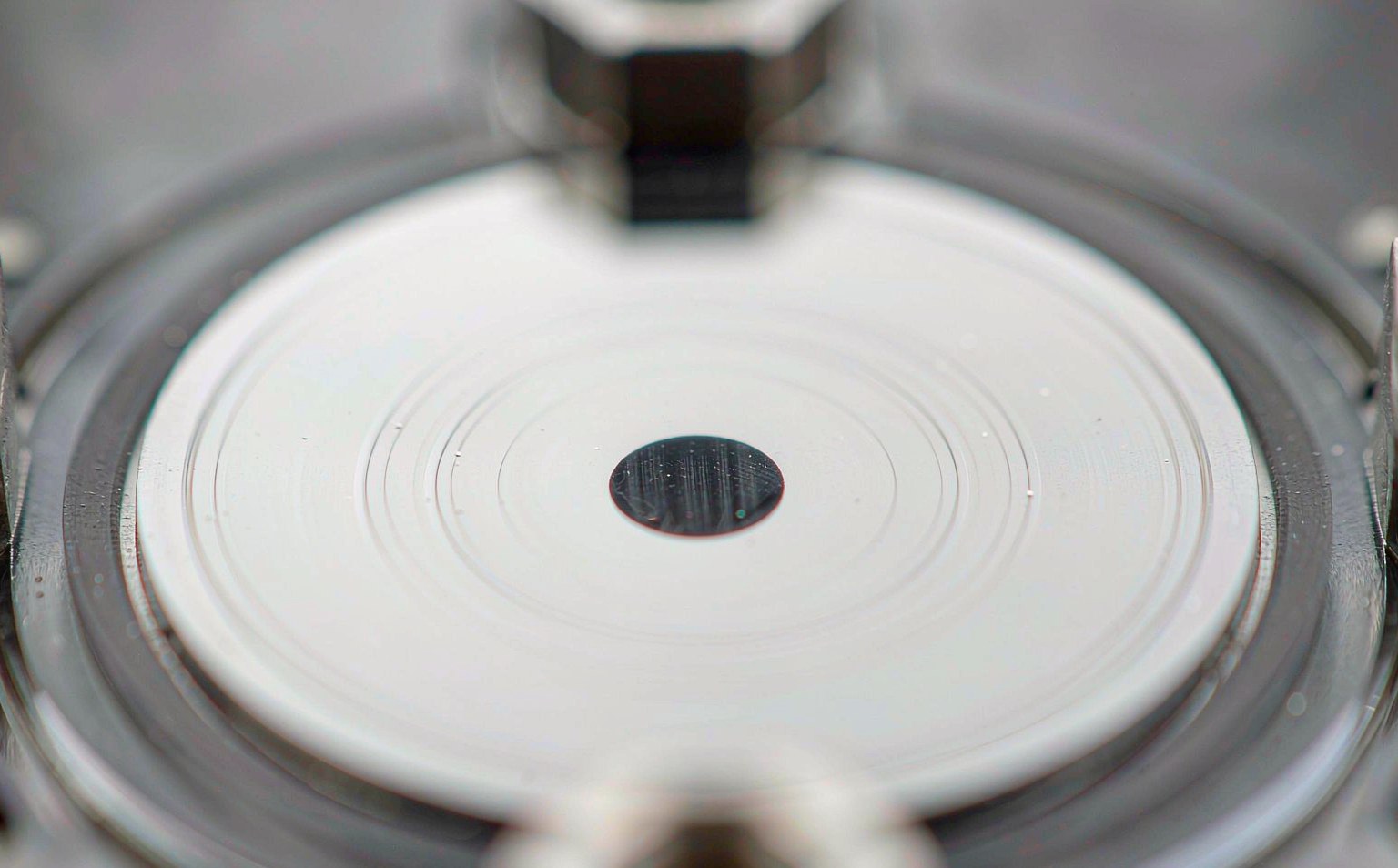

Inspect before connection
Save images of all accessible MPO faces before loss testing. This prevents contamination from being treated as a stable component characteristic.
Report lanes individually
Do not release a parallel link on average loss. Keep the worst lane, spread and position identity so the result matches the active interface.
Retest under a controlled rule
Define when cleaning, reference reset or repeat measurement is allowed. Preserve both original and repeat results with the reason for the second test.
Contrôles de réception et de remise
Convenez de la méthode et de la marche à suivre avant le début des essais. Un résultat pour lequel le responsable du dossier ou les mesures à prendre en cas d'échec n'ont pas été définis est difficile à exploiter lors de la validation de l'expédition ou de la mise en service.
| Vérifier | Méthode | Enregistrer | Mesure en cas de défaillance |
|---|---|---|---|
| Inspection | Capture all mating faces | Image set | Clean or replace |
| Référence | Set and verify reference | Setup file | Reset invalid reference |
| Loss | Measure every required fibre | Per-position table | Quarantine failing lane |
| Polarité | Verify position map | Continuity record | Correct mapping |
| Closeout | Review margin and uncertainty | Signed report | Engineering review near limit |
Normes et justificatifs à joindre au bon de commande
Cette procédure de la CEI porte sur les essais d'atténuation, de polarité et de longueur des câbles installés équipés de connecteurs MPO. Voir Procédure d'essai de câblage MPO selon la norme CEI 61280-4-5.
L'édition 2022 traite des débris, rayures et défauts présents sur les faces d'extrémité et précise que l'inspection visuelle ne remplace pas la qualification optique. Voir Contrôle des connecteurs selon la norme CEI 61300-3-35.
L'édition 2024 précise les modalités d'inspection et d'essai des câblages à fibres optiques installés. Voir ISO/IEC 14763-3:2024 — Essais sur les câbles optiques.
Lab conclusion
Low loss becomes an auditable requirement only when topology, method, position-level data and uncertainty are recorded together. Keep the inspection images with the same channel report.
- Approve the budget first
- Inspect every face
- Use a defined reference method
- Report each fibre position
- Control retest decisions
